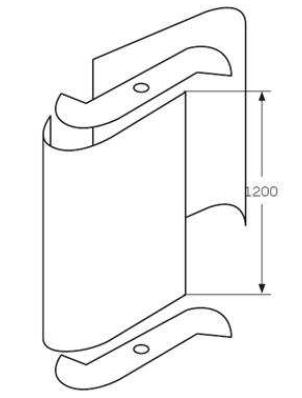

แบบของใบพัดกังหันสูบน้ำ

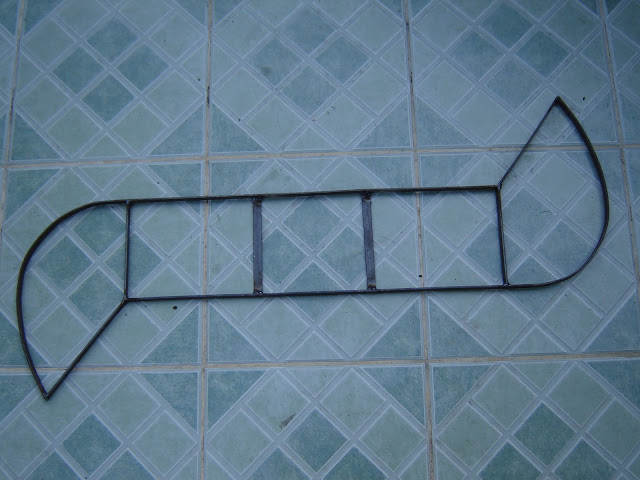

นำเหล็กที่ทำเหล็กดัดประตูหน้าต่างมาทำโครงตามรูปด้านบน 2 อัน

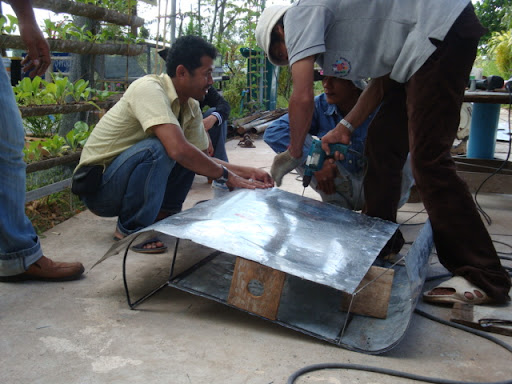

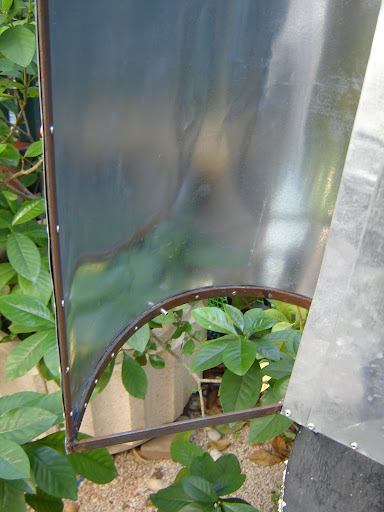

แล้วใช้แผ่นสังกะสีประกบ บน ล่าง และด้านข้างยึดกับโครงเหล็กดังรูปด้านล่าง

 ที่ใบควรจะติด Bearing ทั้งข้างบนและข้างล่างตามรูปด้านล่างแล้วนำแกนไปต่อเข้ากับปั้มชัก โดยหงายแกนปั้มชักขึ้น

สำหรับปั้มชักสามารถซื้อได้ทั่วไป ใบพัดใช้สังกะสีทำครับ

ราคาทั้งหมดไม่น่าจะเกิน 5,000 บาท

ทางผมไม่รับทำนะครับผมแจกแบบนี้ให้ไปทำกันเอง ช่วยชาติ ช่วยโลกร้อน

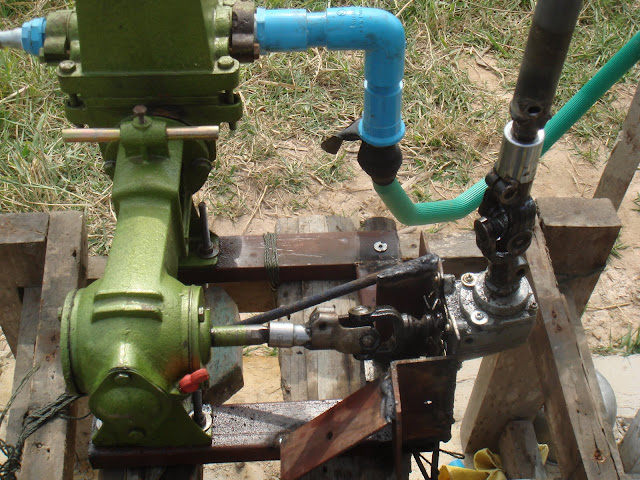

หรือเพิ่มเฟืองเพิ่มรอบตามแบบด้านล่างครับใช้เครื่องเจียร์ลูกหนูมาทำเป็นเฟืองครับ

สามารถเยี่ยมชมกังหันลมสูบน้ำที่ทำเสร็จแล้วได้ที่ศูนย์เรียนรู้กังหันลมภาคอีสานและภาคใต้ครับ

หรือทำจากถังน้ำมันผ่าครึ่งก็ง่ายดีราคาถูกครับ

หลังจากสอนชาวบ้านทำกังหันลมผลิตไฟฟ้าแล้วก็ได้รู้ว่าชาวบ้านยังต้องการกังหันลมสูบน้ำเพื่อใช้สูบน้ำเข้าบ่อปลา

วันต่อมาผมจึงไปหาซื้อถังน้ำมันขนาด 200 ลิตร 2 ถังแล้วนำมาผ่าครึ่งเพื่อเอามาทำกังหันลมสูบน้ำดังแบบด้านล่าง

โดยทำใบพัด 2 ชั้น เพื่อนำไปหมุนปั้มชักขนาดท่อ 1"

หลังจากผ่าครึ่งถังน้ำมันแล้วก็นำมาวางดังรูปด้านบนโดยเว้นช่องวางไว้ 1/3 ของเส้นผ่าศูนย์กลางถัง

เสร็จแล้วก็เชื่อมติดกัน ให้ใบบนทำมุมกับใบล่างประมาณ 5-10 องศา

แล้วนำเพลาขนาด 1" ยาว 4 เมตรมาเชื่อมกับถังตรงกลาง นำแกนเพลาไปต่อกับปั้มชัก ตั้งเสาติด Bearing

ที่ปั้มชักให้คลายน็อต 2 ตัวแล้วบิดแกนปั้มชักให้หงายขึ้น เจาะรูยึดน็อตใหม่ครับ

พอลมพัดใบพัดก็จะหมุนปั้มชักให้สามารถสูบน้ำได้

ข้อดีของตัวนี้คือถูกมากๆงบประมาณไม่น่าเกิน 5,000 บาทครับ
