      วิธีทำใบกังหันลม

    วิธีทำใบกังหันลมจากท่อ PVC

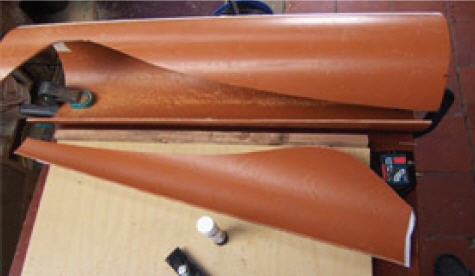

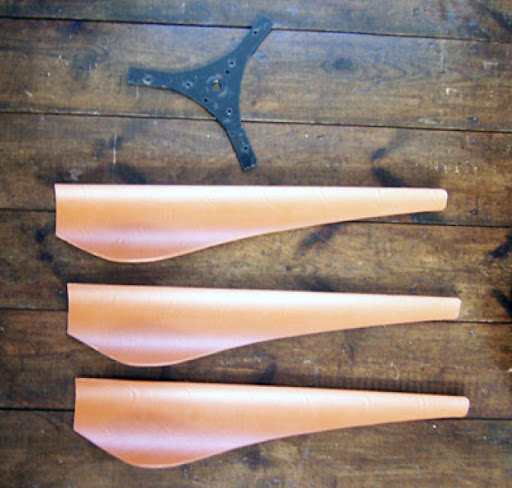

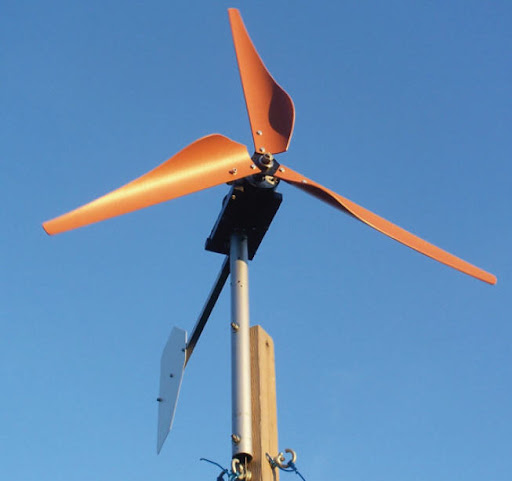

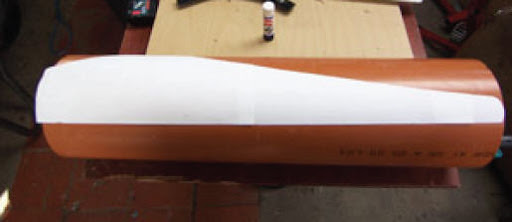

    ใบพัดกังหันลมรูปด้านบนทำมาจากท่อ PVC ขนาด 6" ยาว 24" นำมาตัดแบบตามรูปด้านล่างครับ

    แบบใบแบบโค้งนี้จะให้กำลังแรงฉุดมากกว่าแบบใบที่ตัดตรงๆ

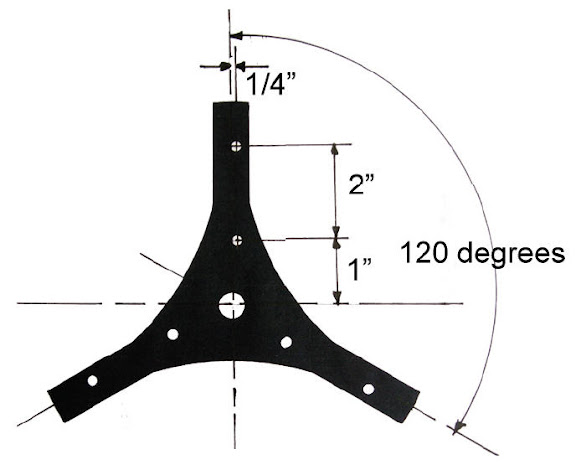

    แบบโครงสำหรับยึดใบพัด 3 ใบ ใช้ไม้หรือเหล็กขนาด 8"x8" ทำ

    ขนาดรูตรงกลางให้เท่ากับขนาดของแกนเพลาของ Generator

    ถ้าต้องการให้กังหันลมหมุนที่รอบต่ำๆก็ควรจะใช้แบบ 4 ใบ หรือ 5 ใบครับ

    การทำใบแบบนี้ราคาไม่น่าเกินใบละ 500 บาทครับ

    วิธีทำใบกังหันลมจากท่อ PVC แบบเก่า

    วัสดุที่ต้องเตรียม : ท่อ PVC ขนาดเส้นผ่าศูนย์กลาง 4" ยาว 50 cm.

    นำมาตัดครึ่ง

    นำมาตัดครึ่ง

    วาดรูปใบโดยเว้นให้ห่างจากด้านซ้าย 5 cm. แล้วตัดตามรูปด้านล่าง

    ใบที่ตัดเสร็จแล้ว

    เจาะรูที่โคนใบ 2 รู แล้วนำไปยึดกับแผ่นไม้ที่ตัดเป็นวงกลม

    ถ้าลมที่บ้านแรงติดแค่ 3 ใบ แต่ถ้าลมไม่แรงติด 4 ใบจะดีกว่าครับ

    ชนิดของใบกังหันลมต่างๆ

    เนื่องจากว่าความเร็วของลมในทุกพื้นที่ในประเทศไทยจะอยู่ที่ประมาณ 2-3 m/s

    จะเห็นจากรูปด้านบนว่าใบพัดที่เหมาะสมกับลมบ้านเราจะเป็นแบบ A ,B ,C และ D

    กังหันที่ใช้ใบ 3 ใบพัด ( แบบ E1 ) ไม่ค่อยเหมาะสมกับลมบ้านเราเพราะใช้ลมแรงที่ 4-8 m/s

    แบบ A คือแบบแนวตั้งที่เราสอนวิธีทำใน Web นี้

    แบบ B คือกังหันแนวนอนที่มีหลายๆใบที่เราเห็นกันทั่วไปเหมาะสมสำหรับปั้มน้ำ

    แบบ C  คือกังหันแนวนอนที่เราเห็นทั่วไปในนาเกลือ

    แบบ D คือกังหันที่ทางทีมเราเปิดอบรมการทำกังหันลม

    สรุปแล้วคือถ้าท่านทำกังหันแบบ A ,B ,C หรือ D ท่านสามารถนำไปใช้ได้ทั่วประเทศโดยไม่ต้องวัดความเร็วลม

    และทำ Generator รอบต่ำตามที่เราสอนใน Web นี้ พอกังหันหมุนก็จะได้ไฟฟ้าใช้เลยไม่ต้องรอให้รอบสูงๆ

    ลมมามากได้มาก ลมมาน้อยได้น้อย

    : ) : ) : ) : )

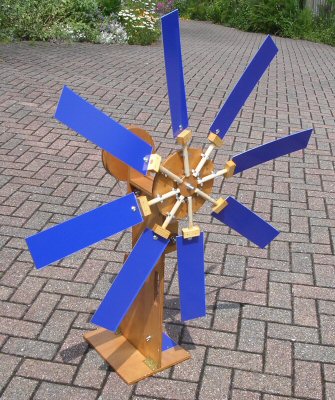

    วิธีทำใบกังหันลมแนวนอนแบบง่ายๆโดยใช้ไม้ทำ

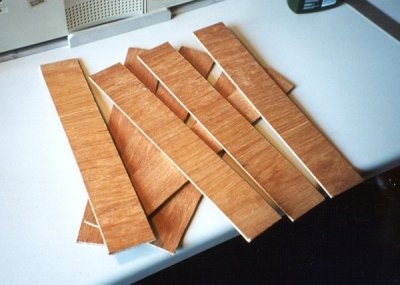

    อันดับแรกก็ตัดไม้อัดขนาด 5 cm x 30 cm หนา 4mm จำนวน 8 แผ่น

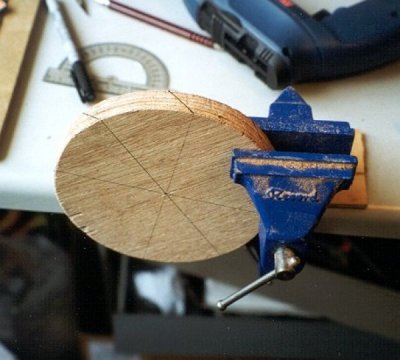

    ขั้นที่ 2 ตัดไม้อัดหนา 1.5 cm มาตัดเป็นรูปวงกลมเส้นผ่าศูนย์กลาง 15 cm

    ใช้ดินสอตีเส้นแบ่งเป็น 8 ส่วนเท่าๆกันด้านหน้า ด้านหลังก็แบ่งเท่ากันแต่เยื้องไป 1.5cm

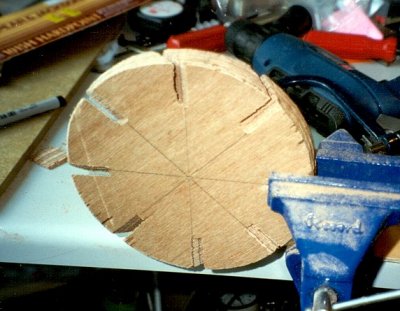

    นำเอาเลื่อยตัดเฉียงเข้าไปลึก 2.5 cm

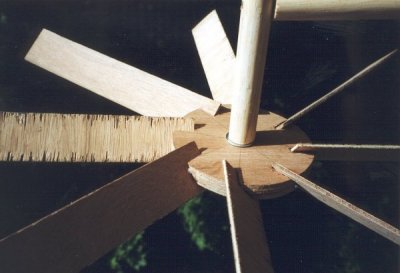

    ขั้นที่ 3 นำไม้ที่ตัดในขั้นตอนแรกมาเสียบให้ครบทุกด้าน ควรขันน็อตและติดกาวด้วยนะครับ

    นำไม้กลมขนาดยาวประมาณ 40cm มายึดติดกับแกนกลาง ควรจะขันน็อตยึดจากด้านหน้าไปด้านหลัง

    ขั้นที่ 4 ตัดไม้อัดขนาด 15cm x 15 cm มาทำหางเสือแล้วยึดติดกับด้านหลัง

    หาจุดศูนย์กลางน้ำหนักแล้วนำเสามายึดติดเข้าด้วยกัน เท่านี้ก็ได้กังหันลมไว้ดูเล่นแล้วครับ

    รูปด้านขวามือติดไม้กลมเข้ากับแกนกลางก่อนดูสวยไปอีกแบบครับ





    แบบใบพัดกังหันลมจากแผ่นสังกะสี

     ภาพหลังจากประกอบใบพัดเสร็จแล้วครับ อันนี้จะเหมาะกับลมบ้านเรามากครับตั้งกับพื้นก็หมุนครับ

    หมายเหตุ : สามารถใช้แผ่นอลูมิเนียมหรือแผ่น Stainless แทนก็ได้ครับ แต่ราคาก็จะสูงขึ้นครับ

    วิธีทำใบกังหันลมแนวตั้ง

               1. ใช้ Computer พิมพ์แบบ A ,B และ AB ตามรูปด้านล่าง





    2.นำกรรไกรมาตัดกระดาษที่ใช้ Computer พิมพ์แบบ A ,B และ AB แล้วนำมาเรียงตามแบบตามรูปด้านล่าง

                3.นำแผ่นสังกะสี มาตัดตามแบบตามรูปด้านล่าง 2 แผ่น

               4. บัดกรีแผ่นสังกะสี ตามแบบตามรูปด้านล่าง 2 แผ่น.

    ถ้าท่านใดต้องการทำตัวใหญ่ๆ ก็เอาแบบที่ลงนี้ไปถ่ายเอกสารขยาย 2 เท่า หรือ 4 เท่า ก็ใช้ได้เลยครับ

    วิธีทำโครงยึดใบกังหันลมแนวตั้ง

    1. นำท่อเหล็กขนาดเส้นผ่าศูนย์กลางภายนอก 28 mm. 1.5 เมตร 4 ท่อน และ 0.75 เมตร 8 ท่อน นำมายึดติดกันด้วย Metal Joint 8 อัน ตามรูปด้านล่าง



    2. นำไม้หน้ากว้างประมาณ 3-4 นิ้ว มาเจาะรูตรงกลางเพื่อยึดกับ Bearing และเจาะรูหัวท้ายเพื่อยึดกับโครงเหล็กตามรูปด้านล่าง

    3. ผมออกแบบโครงกังหันลมแบบที่ 2 เพื่อสามารถถอดออกและสามารถนำไปประกอบเพื่อทดสอบกำลังลมในที่ต่างๆ แต่ถ้าไม่ต้องการเคลื่อนย้าย ผมแนะนำให้เชื่อมเหล็กจะแข็งแรงกว่า และเทปูนหล่อฐาน หรือใช้เหล็กยาว 2 เมตร ตอกลงดิน 0.50 เมตร จะมั่นคงกว่า
