      วงจรต่างๆ

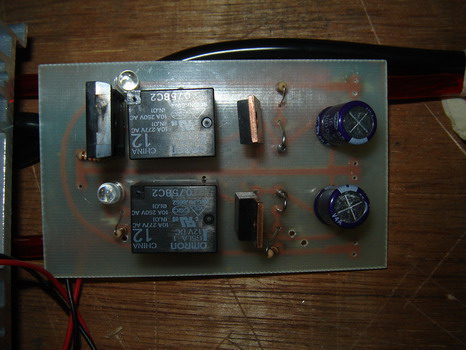

    วงจรป้องกัน Battery

    ( Over Charge & Under Discharge Protection )

    R1 = 2 K  TR1 = BD243 , Relay 12 V , แบบ 5 ขา

    Zener Diode 11 V ( วงจรป้องกัน Battery ใช้งานเกิน ,Under Discharge Protection )

    หรือ

    Zener Diode13 V ( วงจรป้องกัน Battery ประจุเกิน ,Over Charge Protection )

    หลักการทำงานคือ เมื่อไฟ Battery มากกว่าค่า Zerner Diode ,Zerner Diode จะนำกระแสทำให้ TR1 จะทำงาน Relay ก็จะทำงาน

    เมื่อไฟ Battery น้อยกว่าค่า Zerner Diode ,Zerner Diode จะไม่นำกระแสทำให้ TR1 จะไม่ทำงาน Relay ก็จะไม่ทำงาน

    ต่อขา Common  ของ Relay เข้ากับไฟบวกของ Battery ส่วน Output เลือกเอาขา Normal Connect หรือ Normal Open

    ถ้าต้องการใช้กับวงจรกระแสสูงๆ ก็เลือก Relay ที่ทนกระแสสูงๆ หรือใช้ Relay แบบหลาย Contact  แล้วเอามาต่อขนานกันก็จะทนกระแสสูงขึ้น

    Transistor ใช้เบอร์อื่นก็ได้ เพียงแต่ TR1 ต้องเป็น NPN และมีกำลังพอที่จะขับ Relay

    ที่ผมใช้เบอร์นี้เพราะมีเหลืออยู่ไม่ต้องไปซื้อใหม่

    ถ้าต้องการหน่วงเวลาในการปิดเปิด ให้ใช้ Capacitor ต่อคร่อมขา Base ของ Transistor กับขา Ground



     วงจรแปลงไฟ 12 Vdc เป็น 220 Vac ( ได้ประมาณ 100 Watt )

    อุปกรณืที่ต้องใช้ Transisitor 2N3055  2 ตัว,R 330 Ohm 5 Watt  2 ตัว ,Transformer 12-0-12  : 220 ขนาด 120 Watt 1 ตัว

    ต่ออุปกรณ์ตามรูปด้านล่าง

    ผมทดลองแล้วใช้ได้ผลดีจึงนำมาฝากกัน

    ถ้าต่อไฟแล้ววงจรไฟดับ ก็ให้ลดขนาดของ R ลง โดยใช้ R ค่าน้อยลง หรือ ต่อ R 330 Ohm ขนานเพิ่มเข้าไป

    วงจรนี้ไม่เหมาะสมกับอุปกรณ์ไฟฟ้าที่มี Motor

    Transistor ที่เลือกใช้เบอร์ 2N3055 เพราะหาง่าย ทนได้ถึง 15 Amp

    แต่ถ้ามีตัวอื่นก็ใช้ได้เหมือนกัน

    รูปด้านล่างเป็นวงจรแปลงไฟ 2V เป็น 220V โดยใช้วงจรด้านบนแต่เปลี่ยนหม้อแปลงเป็น 2V-0-2V

    วงจรขับ LED โดยใช้ถ่าน 1 ก้อน

    LED ปกติจะทำงานที่ไฟ 3 volt หรือถ่าน 2 ก้อน

    วงจรขับนี้สามารถขับ LED โดยใช้ถ่าน 1 ก้อนและกินไฟต่ำมาก

    ถ่านที่ใกล้จะหมดก็สามารถนำมาใช้ได้

    อุปกรณ์ที่ต้องใช้

    Transistor 2N3904 1 ตัว , LED 1 ตัว , R 1,000 Ohm 1 ตัว , สายไฟ 2 เส้น ,แกน Toroid 1 อัน

    การพันขดลวด

    นำสายไฟ 2 เส้นมาพันบนแกน Toroid พร้อมกันตามรูป

    เมื่อพันเสณ็จแล้วให้นำสายที่เริ่มพันด้านหนึ่งไปต่อกับสายที่ปลายอีกด้านหนึ่งแล้วบัดกรี

    ต่อวงจรตามรูปด้านบน ลองนำถ่านมาต่อดู คุณจะแปลกใจ

    ผมลองทำดูแล้ว สามารถใช้งานได้ดีและกินไฟต่ำมาก ง่ายดี

    สายไฟใช้สายอะไรก็ได้ แกน Toroid ขนาดไหนก็ได้ Transistor เบอร์อะไรก็ได้ที่เป็น NPN

    ที่เลือกเบอร์ 2N3904 เพราะมีตังหนังสือบอกขา B C E จะได้ไม่ต่อผิด

    รูปด้านล่างเป็นวงจรแปลงไฟ 2V เป็น 12 V โดยต่อ LED 12V

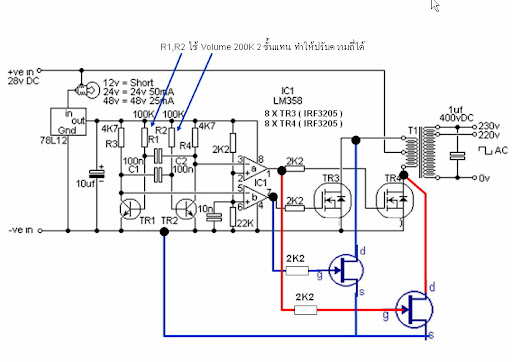

    วงจร Inverter 500 Watt

     สามารถต่อ FET ขนานกันได้สูงสุด 8 ตัวเพื่อเพิ่มกำลังวัตต์ให้สูงขึ้น

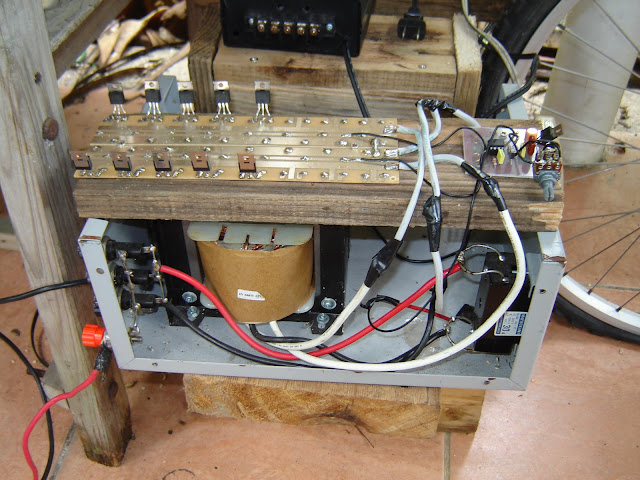

    รูปด้านบนเป็นกล่องและ Transformer ของ Inverter ที่เสียแล้วนำมาต่อวงจรด้านบน

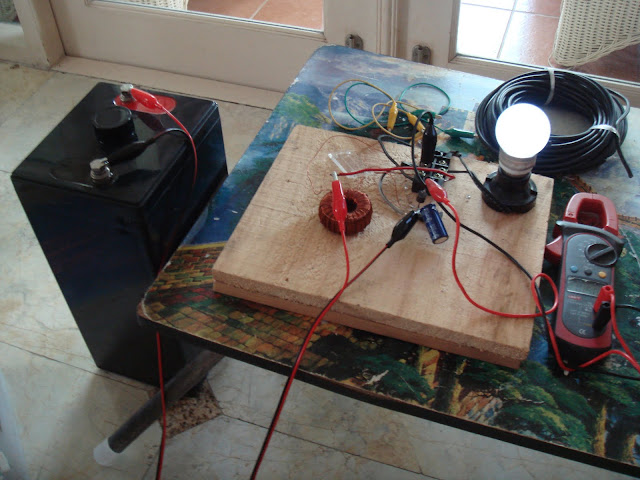

    ผมมีวงจรเพิ่มแรงดันแบบง่ายๆมาฝากอุปกรณ์มีไม่กี่ชิ้นสามารถทำเองได้ลองดูวงจรด้านล่างครับ

     เป็นวงจรเดียวกับการต่ด LED นั่นละครับเพียงแต่เปลียน Input เป็นไฟจากกังหันลมแทน

    รูปด้านล่างเป็นวงจรเพิ่มแรงดันที่ผมนำไปต่อกับ 28W Generator ที่ผลิตไฟฟ้าออกมาแค่ 3-6 Vdc

    แต่พอต่อกับวงจรเพิ่มแรงดันสามารถต่อหลอด LED 12V ได้สามารถนำไปประจุแบตเตอรี่ 12V ได้ครับ

    ถ้ากังหันผลิตไฟฟ้าของท่านจ่ายไฟไม่ถึง 12 V พอใช้วงจรนี้ก็จะสามารถจ่ายไฟ 12 V ได้ครับ



    วงจร Pulse Charge ของกังหันลม

    กังหันลมที่ทำจากมอเตอร์เครื่องซักผ้าหรือมอเตอร์ 3 Phase จะจ่ายโวลท์สูงแต่กระแสต่ำ

    เราสามารถทำวงจรประจุแบตเตอรี่ที่สามารถทำให้ประจุกระแสได้กระแสสูงขึ้นด้วยวงจร Pulse Charge

    หลักการก็คือนำไฟที่ได้จากกังหันลมมาประจุใน Capacitor ก่อน แล้วใช้ Timer 555 สร้าง Pulse

    เพื่อไปประจุแบตเตอรี่อีกทีการประจุแบตเตอรี่แบบนี้จะทำให้ได้กระแสสูงขึ้นมากเป็นช่วงๆ

    แบตเตอรี่ที่ประจุต้องเป็นแบตเตอรี่แบบเติมน้ำเท่านั้นถ้าเป็นแบตเตอรี่แบบอื่นๆจะทำให้แบตเตอรี่เสียได้ครับ

    C1 ทำหน้าที่ปรับความถี่ในการประจุ R 250K ทำหน้าที่ปรับความกว้างของ Pulse ในการประจุ

    ในวงจรค่า C1 = 0.01 uF สามารถปรับความถี่ในการประจุให้น้อยลงได้โดยการเพิ่ม C1 ให้มีค่ามากขึ้นครับ

    สำหรับ C2 ควรใช้โวลท์สูงๆให้มากกว่าที่กังหันลมผลิตได้ ถ้าน้อยกว่าจะทำให้ C2 ระเบิดได้ครับ

    ค่า C2 สามารถเพิ่มค่าให้มากขึ้นได้ตามขนาดของกังหันลม ปกติผมใช้ 100 uF ครับ

    RFP30P06 เป็น FET แบบ PNP 30A 60V ควรเลือก FET ที่ทนกระแสและโวลท์สูงกว่ากังหันลม 2 เท่าครับ

    ปกติวงจรนี้เมืองนอกเขาขายกัน 3,000-5,000 บาท ถ้าทำเองก็ไม่น่าเกิน 500 บาท ลองทำเล่นกันดูครับ

    อ้ออีกอย่างหนึ่งก็คือวงจรนี้จะทำงานได้ดีที่โวลท์ที่กังหันลมมากกว่าแบตเตอรี่อย่างน้อย 2 เท่าครับ

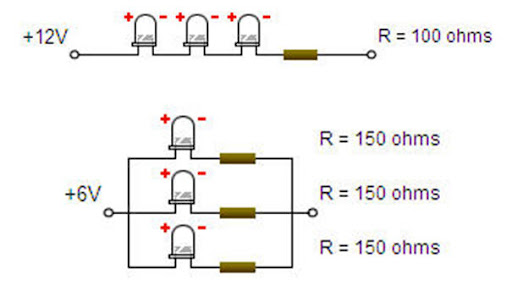

    การต่อหลอด LED กับแบตเตอรี่

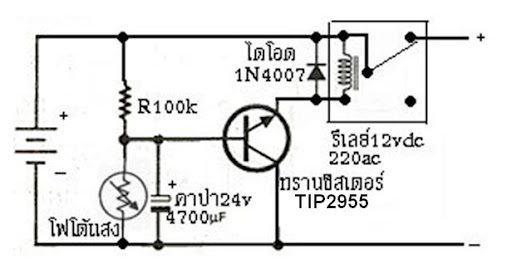

    วงจรสวิตช์แสง

    วงจรเพิ่มแรงดันสำหรับไฟ 3 Phase
